| Κατασκευαστής | PINNACLE |
|---|---|
| Μοντέλο | LV117 / TNC640 |
| Έτος | 2015 |
| Τοποθεσία | Γερμανία
|

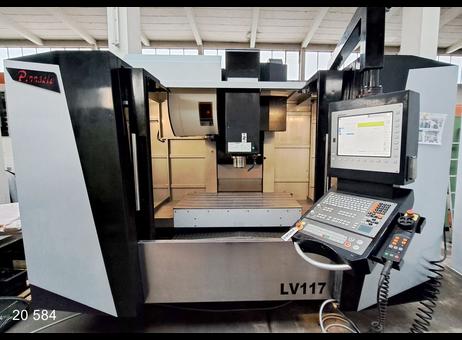

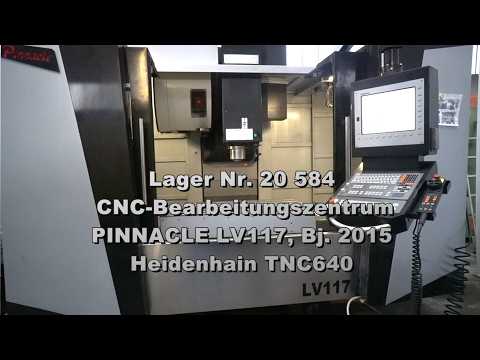

Αυτή η αγγελία παρουσιάζει ένα κάθετο κέντρο μηχανουργικής κατεργασίας Pinnacle LV117 εξοπλισμένο με σύστημα CNC ελέγχου Heidenhain TNC640. Η μηχανή έχει στιβαρή κατασκευή με συνολικές διαστάσεις περίπου 3,25 μέτρα πλάτος, 3,08 μέτρα μήκος και 3,00 μέτρα ύψος, και συνολικό βάρος περίπου 9.000 κιλά. Το κέντρο κατεργασίας προσφέρει εύρος εργασίας 1140 χλστ. κατά μήκος του άξονα Χ, 710 χλστ. κατά μήκος του άξονα Υ και 610 χλστ. κατά μήκος του άξονα Ζ.

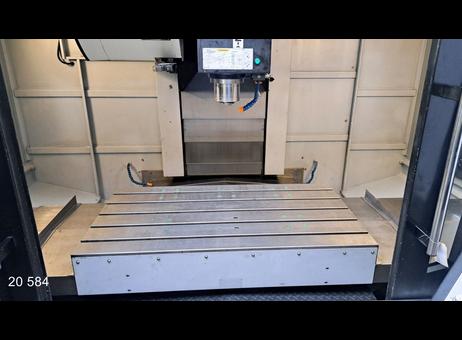

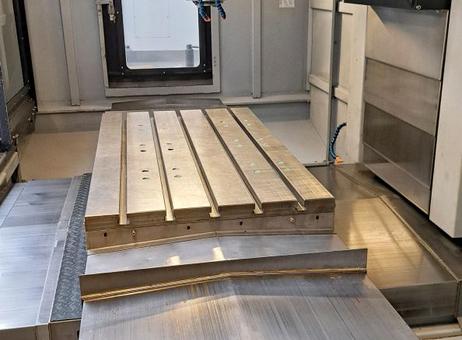

Το τραπέζι εργασίας έχει διαστάσεις 1300 χλστ. επί 700 χλστ. και έχει σχεδιαστεί για να διαχειρίζεται μέγιστο βάρος τεμαχίου 1000 κιλών. Διαθέτει T-εσοχές για ευέλικτη και ασφαλή στήριξη τεμαχίου. Η ατράκτου είναι τοποθετημένη με διεπαφή ISO 40 και μπορεί να φτάσει ταχύτητες έως 8.000 στροφές ανά λεπτό, τροφοδοτούμενη από κινητήρα ατράκτου 7,5 kW. Η τροφοδοσία είναι άπειρα μεταβλητή με μέγιστο ρυθμό 10.000 χλστ./λεπτό, και οι γρήγορες διαδρομές φθάνουν έως 24 μ/λεπτό σε όλους τους άξονες.

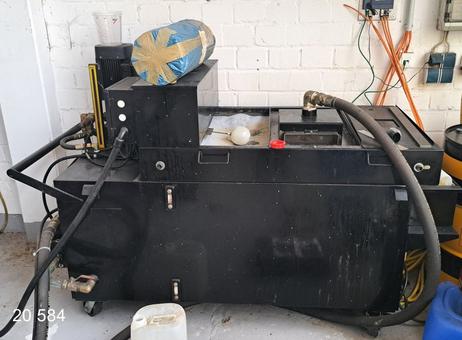

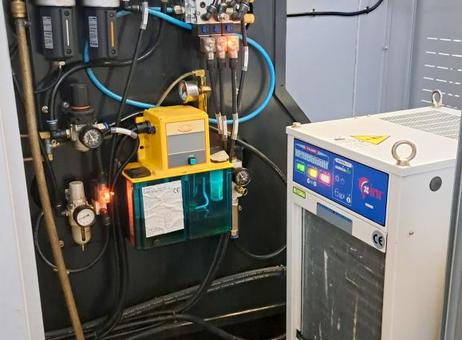

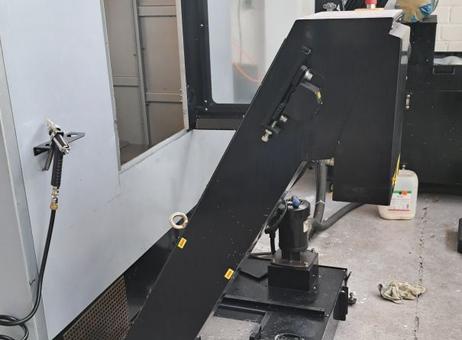

Αυτό το κέντρο κατεργασίας περιλαμβάνει αυτόματο εναλλάκτη εργαλείων 30 θέσεων, διευκολύνοντας την αποτελεσματική διαχείριση εργαλείων. Η μηχανή είναι εξοπλισμένη με σύστημα ψύξης που λειτουργεί σε πίεση 40 bar, υποστηριζόμενο από δοχείο ψυκτικού υγρού 600 λίτρων και σύστημα φίλτρου ιμάντα. Στη δεξιά πλευρά της μηχανής είναι προσαρτημένος ένας μεταφορέας ρινισμάτων για τη διαχείριση της απομάκρυνσης των ρινισμάτων κατά τη λειτουργία.

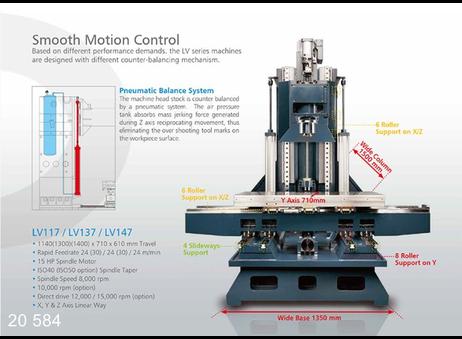

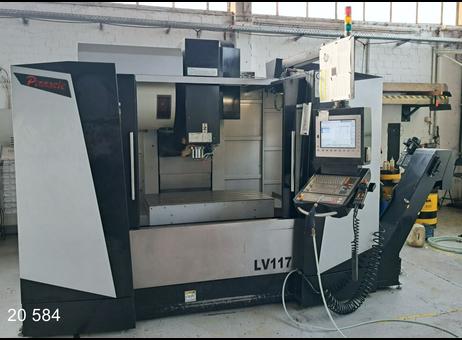

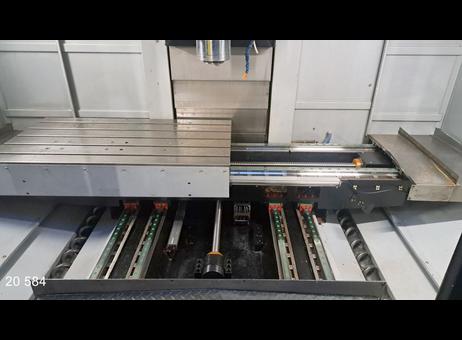

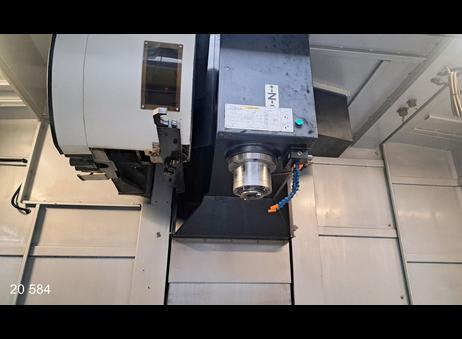

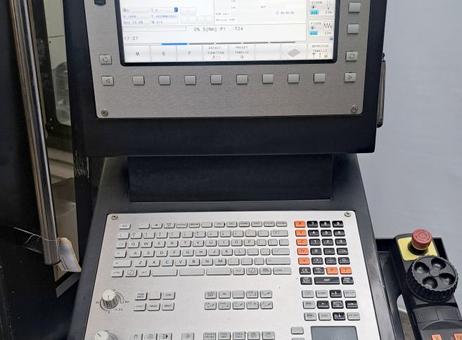

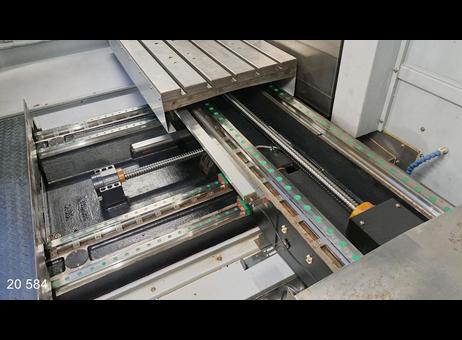

Ο άξονας Υ υποστηρίζεται από τέσσερις γραμμικούς οδηγούς, ενώ οι άξονες Χ και Ζ χρησιμοποιούν από έξι οδηγούς καροτσιού ο καθένας, συμβάλλοντας σε ακριβή και σταθερή κίνηση. Οι πόρτες του περιβλήματος της μηχανής ανοίγουν αποκαλύπτοντας έναν καθαρό χώρο εργασίας με ορατούς εκτοξευτήρες ψυκτικού κοντά στην κεφαλή της ατράκτου. Ο πίνακας ελέγχου περιλαμβάνει οθόνη, πληκτρολόγιο και κουμπί έκτακτης ανάγκης για τη διευκόλυνση και την ασφάλεια του χειριστή. Επιπλέον, στον μηχανισμό είναι εγκατεστημένος πύργος φωτεινής ένδειξης ασφαλείας.
Συνολικά, το κάθετο κέντρο μηχανουργικής κατεργασίας Pinnacle LV117 εμφανίζεται εξωτερικά καθαρό και καλά συντηρημένο, με το εσωτερικό να παρουσιάζει μικρά σημάδια χρήσης, κατάλληλο για διάφορες εφαρμογές κατεργασίας που απαιτούν ακρίβεια και αξιοπιστία.
Η ακόλουθη περιγραφή έχει δημιουργηθεί με χρήση τεχνητής νοημοσύνης με βάση τις διαθέσιμες πληροφορίες προϊόντος. Παρέχεται μόνο για καθοδήγηση και ενδέχεται να μην αντικατοπτρίζει όλες τις προδιαγραφές ή τους όρους. Επικοινωνήστε μαζί μας εάν χρειάζεστε ακριβείς ή επιβεβαιωμένες λεπτομέρειες.
Περιγραφή:

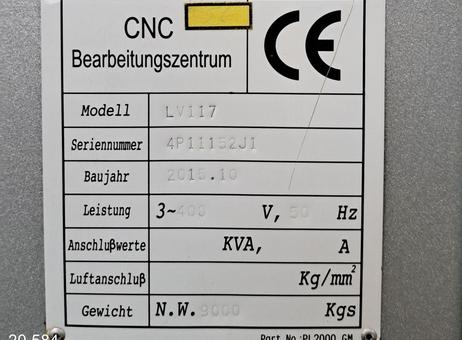

- 4P11152J1
- IKZ 40 bar με δεξαμενή ψυκτικού υγρού 600 l και σύστημα φίλτρου ιμάντα
- Άξονας Υ με 4 γραμμικούς οδηγούς!
- Άξονες Χ και Ζ, ο καθένας με 6 καροτσάκια οδηγών
Διαδρομή Χ 1140 mm
Διαδρομή Υ 710 mm
Διαδρομή Ζ 610 mm

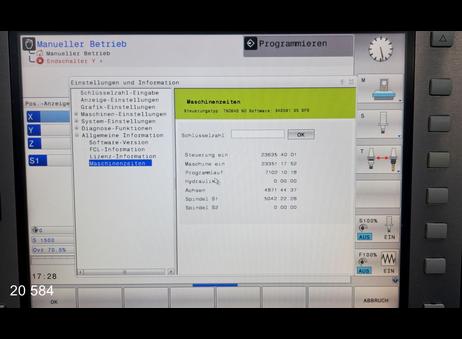

Έλεγχος CNC Heidenhain TNC640
Μέγεθος τραπεζιού 1300 x 700 mm
Μέγιστο φορτίο τραπέζης 1000 kg
Στήριξη ατράκτου ISO ISO 40
Ταχύτητες ατράκτου 8.000 στροφές ανά λεπτό
Απειροστικά μεταβαλλόμενη πρόωση max. 10.000 mm/min
Ταχεία κίνηση 24/24/24 m/min
Ισχύς κίνησης - κινητήρας ατράκτου 7,5 / 11 kW
Εναλλάκτης εργαλείων 30 θέσεων
Διάταξη ψυκτικού υγρού IKZ 40 bar
Μεταφορέας τεμαχίων kW
Τάση λειτουργίας 400 V
Συνολική απαίτηση ισχύος 25 kVA
Βάρος μηχανήματος περίπου 9,0 t
Απαιτούμενος χώρος περίπου 3,25 x 3,08 x 3,00 m
Παρακαλώ σημειώστε ότι αυτή η περιγραφή μπορεί να έχει μεταφραστεί ή βελτιστοποιηθεί αυτόματα με τεχνητή νοημοσύνη (AI). Οι πληροφορίες αυτής της αγγελίας είναι μόνο ενδεικτικές. Συνιστούμε να ελέγξετε τις λεπτομέρειες με τον πωλητή πριν από την αγορά.
