| Κατασκευαστής | Emsil |
|---|---|
| Μοντέλο | VTL 45/50 |
| Έτος | 2022 |
| Τοποθεσία | Γερμανία
|

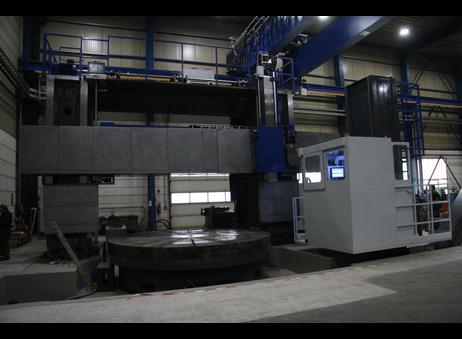

Αυτή η καταχώρηση αφορά έναν κάθετο τόρνο CNC Emsil VTL 45/50 με πύργο, κατασκευασμένο το 2022. Η μηχανή διαθέτει μεγάλο περιστρεφόμενο τραπέζι διαμέτρου 4500 mm, ικανό να χειριστεί τεμάχια έως 100.000 kg βάρους και μέγιστο ύψος εργασίας 2500 mm. Ο τόρνος προσφέρει διάμετρο πλήρους περιστροφής και μηχανουργικής επεξεργασίας 5000 mm, καθιστώντας τον κατάλληλο για κατεργασία μεγάλων και βαριών εξαρτημάτων.

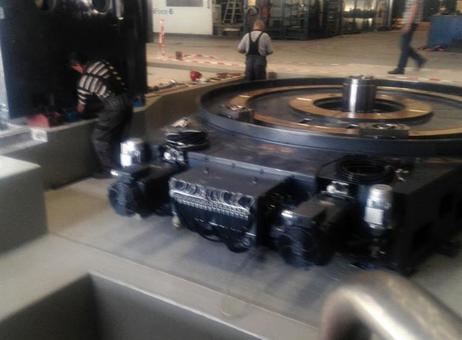

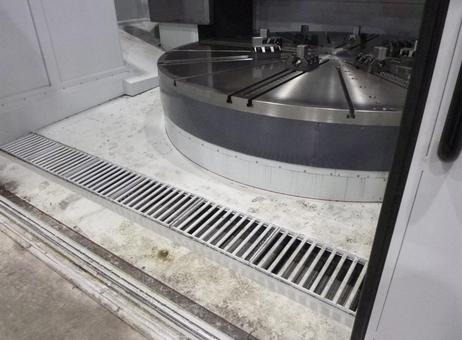

Το κρεβάτι της μηχανής είναι κατασκευασμένο με συγκολλητό σχεδιασμό για την απορρόφηση ακραίων δυνάμεων κοπής, ενώ το τραπέζι είναι από υψηλής αντοχής χυτοσίδηρο meehanite, υποστηριζόμενο από δύο πολύ ακριβά κωνικά ρουλεμάν κυλίνδρων μαζί με υδροδυναμική υποστήριξη για το τεμάχιο. Είναι εξοπλισμένο με 8 αυλακώσεις σε σχήμα Τ για ασφαλή σφίξιμο.
Κινείται από έναν κινητήρα 80 kW και παρέχει ταχύτητα περιστροφής από 1 έως 50 σ.α.λ. Η μηχανή υποστηρίζει πολλαπλές διαδικασίες κατεργασίας, όπως εξωτερικό επιμήκη τόρνεμα, εσωτερική και εξωτερική επίστρωση, κατεργασία προφίλ, αυλακώσεις, διάτρηση (βραχέων και βαθιών οπών), φρεζάρισμα (επίπεδο, γωνιακό, προφίλ και αυλακιών Τ) και κοπή σπειρώματος. Κατάλληλη για τόσο αδρή όσο και φινιριστική κατεργασία.
Το CNC σύστημα ελέγχου είναι Sinumerik 840D SL, με συστήματα μέτρησης αξόνων από Heidenhain και Renishaw. Η μηχανή περιλαμβάνει αυτόματο αλλαγέα εργαλείων με 12 εργαλειοδέτες που διαθέτουν αδράχτι κώνου HSK 100. Επιπλέον χαρακτηριστικά περιλαμβάνουν σφικτήρα σιαγόνων με 8 ισχυρούς άξονες στερέωσης και σκληρυμένες σιαγόνες, σύστημα ψύξης 40 bar με μονάδα φίλτρου, καθώς και υδραυλικό και λιπαντικό εξοπλισμό από ATOS και Dropsa.

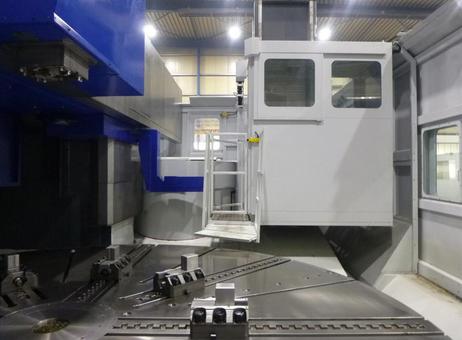

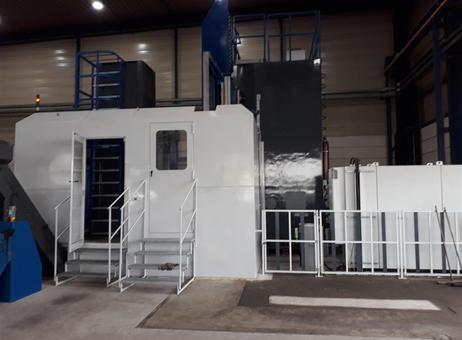

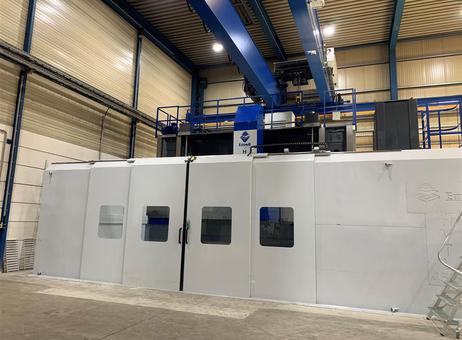

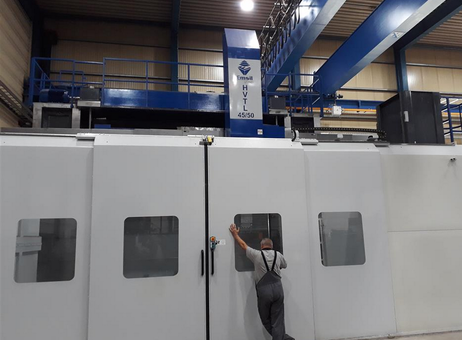

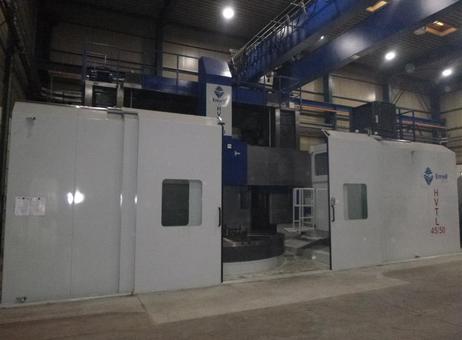

Ο τόρνος έχει περίπου μήκος 11,5 m, πλάτος 6,6 m και ύψος 8,4 m, με βάρος μηχανής περίπου 140.000 kg. Η μηχανή είναι εγκατεστημένη μέσα σε περίβλημα με μεγάλες προστατευτικές πόρτες με παράθυρα για ορατότητα χειριστή, προστατευτικά κιγκλιδώματα, πρόσβαση με σκάλα και καμπίνα χειριστή με πίνακα ελέγχου. Ένα κουμπί έκτακτης ανάγκης βρίσκεται στο πλαίσιο της πόρτας για ασφάλεια. Η μηχανή και το περίβλημα φαίνονται καθαρά και καλά συντηρημένα στις παρεχόμενες εικόνες. Πάνω από τη μηχανή έχει εγκατασταθεί ανυψωτικό γερανοσύστημα για τη διαχείριση βαριών τεμαχίων.
Αυτός ο κάθετος τόρνος με πύργο είναι μηχανή επίδειξης και πωλείται με εγγύηση και σέρβις μέσω του πωλητή.
Η ακόλουθη περιγραφή έχει δημιουργηθεί με χρήση τεχνητής νοημοσύνης με βάση τις διαθέσιμες πληροφορίες προϊόντος. Παρέχεται μόνο για καθοδήγηση και ενδέχεται να μην αντικατοπτρίζει όλες τις προδιαγραφές ή τους όρους. Επικοινωνήστε μαζί μας εάν χρειάζεστε ακριβείς ή επιβεβαιωμένες λεπτομέρειες.
διάμετρος τραπεζιού:
4500 mm
διάμετρος πρόσοψης:
4500 mm
διάμετρος περιστροφής:
5000 mm
διάμετρος περιστροφής:
5000 mm
ύψος τεμαχίου max:
2500 mm
έλεγχος:
840D SL
άξονας x:
300 Hub/ram Slide mm
άξονας x:
2850 Διαδρομή πλήμνης/κόντρας mm
x-άξονας:
2850 εργασία χωρίς εργαλείο mm
x-άξονας:
5000 με εργαλειοδέτη mm
w-άξονας:
1800 Querweg ανυψούμενη εγκάρσια ράγα mm
υποδοχή εργαλείων / θέσεις:
12
Κωνικότητα εργαλείου:
100 (άτρακτος)
Βάρος τεμαχίου:
100 t
ταχύτητα τραπεζιού:
1 - 50 U/min
Υποδοχές Τ:
(36 H12)
ταχύτητα διαδρομής:
ταχύτητα εμβόλου: 4000 U/min
ταχεία διέλευση ισχύος στην κατεύθυνση X και Z:
8000 mm/min
Ροπή:
fräsen: 100.000 Nm
Ροπή:
200.000 Nm
συνολική απαίτηση ισχύος:
80 (2x40) kW
βάρος του μηχανήματος περίπου:
140 t
διάσταση μηχανήματος περίπου: LxWxH:
11,5 x 6,6 x 8,4 m
πρόσθετες πληροφορίες
Κάθετος τόρνος CNC - κατακόρυφος - ΝΕΟ ( Πρόκειται για μηχανή επίδειξης στις φωτογραφίες)
Εφαρμογή των διαδικασιών κατασκευής:
Εσωτερική και εξωτερική όψη και κατεργασία προφίλ. αυλάκωση, όπως εσωτερική και εξωτερική
Διάτρηση, όπως διάτρηση μικρών οπών και διάτρηση βαθιών οπών
Φρεζάρισμα, όπως φρεζάρισμα προφίλ προσώπου-γωνίας και φρεζάρισμα αυλακώσεων Τ
Κοπή σπειρωμάτων
Αλλά και κατάλληλο για εκχόνδριση και τελική κατεργασία.
Η κλίνη της μηχανής, σχεδιασμένη με συγκολλητή κατασκευή, απορροφά ακραίες δυνάμεις κοπής.
Το τραπέζι είναι κατασκευασμένο από χυτοσίδηρο meehanite υψηλής αντοχής. Για να αντέχει σε μεγάλα φορτία, το βάρος του τεμαχίου υποστηρίζεται από δύο κωνικά ρουλεμάν υψηλής ακρίβειας.
Επιπλέον, το τραπέζι είναι εξοπλισμένο με υδροδυναμική στήριξη του τεμαχίου.
άλλα χαρακτηριστικά:
Αυτόματη αλλαγή εργαλείου
τσοκ με σιαγόνες (8 τεμάχια με άξονα δυναμικής σύσφιξης και σκληρυμένες σιαγόνες)
Συμπεριλαμβάνεται σύστημα ψύξης 40bar με μονάδα φίλτρου
υδραυλικός εξοπλισμός και εξοπλισμός λίπανσης ATOS και Dropsa
με σύστημα μέτρησης αξόνων Heidenhain
Renishaw
ΝΕΑ - με εγγύηση & εξυπηρέτηση μέσω του πωλητή
Παρακαλώ σημειώστε ότι αυτή η περιγραφή μπορεί να έχει μεταφραστεί ή βελτιστοποιηθεί αυτόματα με τεχνητή νοημοσύνη (AI). Οι πληροφορίες αυτής της αγγελίας είναι μόνο ενδεικτικές. Συνιστούμε να ελέγξετε τις λεπτομέρειες με τον πωλητή πριν από την αγορά.
